冷却塔の故障と原因及び処置

困ったときは

冷却水温の上昇

before after(ビフォーアフター)

原因対策
1.循環推水量の過不足
2.吸入気流の偏流
3.塔吐出空気の再循環
4.上部水槽散水孔の目詰まり
5.風量の不足
6.充てん材の目詰まり
7.ベルトのゆるみ、または切断
1.設計仕様記載の水量に調整
2.通風環境の改善
3.通風環境の改善
4.塵埃スケールを除去
5.羽根角度の調整
6.目詰まり箇所を手直し清掃
7.ベルトの調整または交換

白煙性能が下がる



before after(ビフォーアフター)



原因対策
1.熱付加が多い
2.熱交換の目詰まり
1.設計仕様に調整する
2.清掃する

冷却水の減少

before after(ビフォーアフター)

原因対策
1.上部水槽散水孔の目詰まり
2.ストレーナーの目詰まり
3.下部水槽の水位低下
4.循環ポンプの選定不良
1.塵埃スケールを除去
2.塵埃の除去
3.ボールタップまたは急速補給水系統調整
4.計画水量に合致するポンプと取替

異常音および振動

before after(ビフォーアフター)

原因対策
1.羽根先端と塔体の接触
2.羽根取付の曲り
3.各締付ボルトのゆるみ
4.電動機の故障、軸受の破損
5.電動機冷却用送風機または送風機の破損
1.送風機取付軸心の調整
2.曲りの調整(専門工場で修理)
3.ボルトのゆるみを点検是正
4.電動機の修理または軸受の取替
5.送風機の交換

熱交換器コイルの破裂

before after(ビフォーアフター)

原因対策
1.冬季運転休止時の水の抜き忘れ
2.冬季運転休止時の水抜き不十分
3.冬季運転時の凍結防止対策の不備
1.保守チェックリストなどによる保守管理の徹底
2.冬季運転休止時には必ず循環水エアー抜き及び循環水ドレンバルブを開放してください。
3.冬季運転時の注意の項を参照してください。

散布水の減少

before after(ビフォーアフター)

原因対策
1.上部水槽散水孔の目詰まり
2.ストレーナーの目詰まり
3.下部水槽の水位低下
1.塵埃スケールを除去
2.塵埃の除去
3.ボールタップまたは急速補給水系統の調整

運転電流の過大

before after(ビフォーアフター)

原因対策
1.電圧の低下
2.送風機羽根角度の不備
3.電動機の故障
4.風量過大によるオーバーロード
1.供給電圧を測定し電力会社に連絡
2.角度の調整
3.メーカーにより修理または取替
4.送風機羽根角度の調整

キャリーオーバー

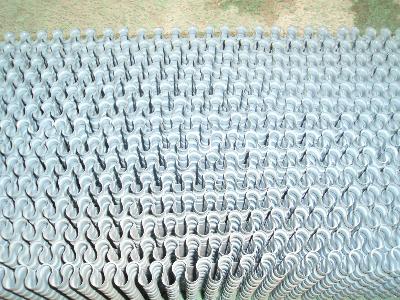

充填材 新品時
充填材 新品時

before after(ビフォーアフター)

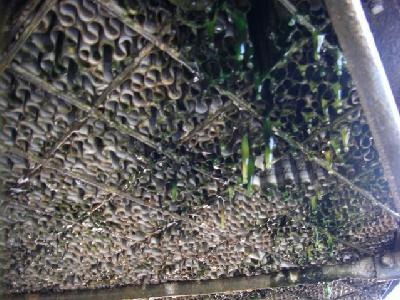

使用後 目詰まりした状態
使用後 目詰まりした状態

原因対策
1.散水装置の不円滑回転
2.充てん材の目詰まり
3.エリミネーターの取付不良
4.循環水量の過大
5.風量の過大
1.散水パイプの角度及びスプリンクラーヘッドの点検
2.充てん材上部エッジの目詰まり除去
3.エリミネーターの改良加工
4.バルブにより水量を調整
5.ファン羽根角度の調整
